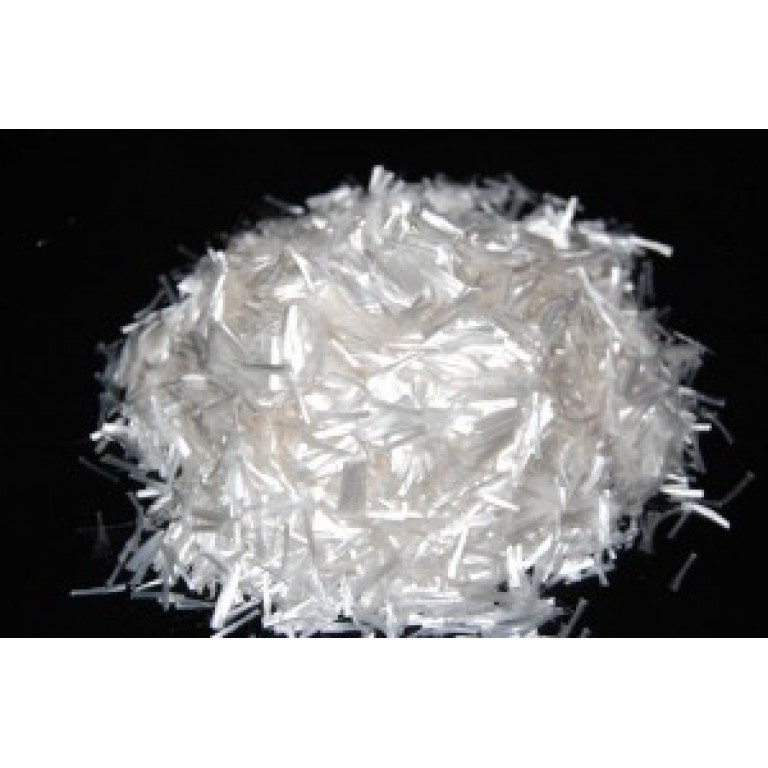

Технічний опис волокон:

• Довжина 12 мм.
• Діаметр 18 мкм.
• Форма кругла, гофрований.
• Пружність (Модуль Юнга) 4158 МПа.
• Міцність на розтяг 557 МПа.
• Колір натуральний.
• Абсорбція відсутня.
• Температура розм'якшення 160 ° С.

Сфера застосування:

Фібру поліпропіленову слід використовувати в усіх типах бетонних покриттів (як зовнішніх, так і внутрішніх), де необхідно запобігти появі пластичних усадкових тріщин.

Зазвичай волокна знаходять застосування в бетоні для:

• промислові наливні підлоги,
• гідротехнічні споруди (водосховища, відстійники для стічних вод, водозливи, порти, доки, морські загороди),
• будівельні конструкції гаражів, складів, ангарів,
• бетонні дороги,
• зовнішні майданчики,
• бетонні плити перекриттів,
• мости,
• монолітні конструкції,
• бетонні плити фундаментів,
• залізобетонні палі,
• торкретбетон
• будівельні розчини (монтажно-кладочні, штукатурні, затирочні),
• сухі будівельні суміші (ССС),
• пористі бетони (газо-, пінобетон, що арболит), фібропенобетона,
• пресовані і відливаючы вироби (дають можливість виготовляти бетонні деталі практично будь-якої форми, в тому числі зігнутої, об'ємної і нестандартних архітектурних рішень),
• друкований декоративний бетон,
• матеріали для ремонту бетону,
• об'єкти нафтохімічної промисловості,
• місця підвищеної сейсмічної активності.

Поліпропіленові волокна забезпечують більший захист від руйнування країв з'єднань в бетонних плитах покриттів і збірних залізобетонних конструкціях.

Дозування і довжина фібри:

Для бетонів: пакет 0,9 кг / м3, довжина волокон 12 мм

Для розчинів (кладок, штукатурних і ін.): Пакет 0.6 кг / м3, довжина волокна 6 мм Сухі суміші: пакет 0,9 кг / м3, довжина волокна 6 мм

Основні показники отримані в результаті випробувань ВАП фібри

• істотно знижує утворення усадочних мікротріщин (до 90%)
• зменшує утворення внутрішніх напружень при пластичній усадці (до 50%)
• підвищує зносостійкість бетонної поверхні (до 70%)
• підвищує міцність бетону на вигин, при стисненні і розколюванні (до 35%)
• підвищує ударну і втомну міцність бетону (до 80%)
• скорочує час первинного та остаточного твердіння, прискорення обороту форм (до 50%)
• знижує ризик відколювання кутів і граней (до 90%)
• перешкоджає розшарування бетонної суміші (до 25%)
• знижує ризик пошкодження, руйнування бетонного виробу при вилученні з форми
• збільшує морозостійкість (до 35%)
• збільшує водонепроникність (до 50%)

Спосіб застосування:

Рекомендується застосовувати поліпропіленові волокна на початковому етапі перемішування бетонної суміші.

Варіант 1

Фібра поліпропіленова засипається в будь-який бетоно- або растворо- змішувач (міксер) в суху суміш перед додаванням води (для більш якісного розподілу волокон - засипати фібру частинами під час перемішування в щебінь).

Дозування: 0.9 кг (1 пакет) на 1м3 бетону. Відбувається перемішування протягом 90-110 оборотів в змішувальній установці. Час перемішування 4-5 хвилин для міксерів обсягом 6-8 м3.

Варіант 2

Поліпропіленову фібру попередньо зачиняють у воді і після повного розподілу волокон, суміш додають в цементний розчин. У разі, якщо необхідно збільшити пластичність бетону або розчину, робити це не додаванням води, а добавкою пластифікатором. ВАП (Фібра) повністю сумісна з добавками в бетон і розтвори. Бетон і розчини, армовані фіброю, можна подавати насосом і нанесена. У разі якщо волоски фібри виступають на поверхні, їх можна або підпалити вогнем, або залишити як «анкеровку» для кращого зчеплення з «фінішним» оздоблювальним шаром. Бетон і розчини, армовані фіброю, можна подавати насосом і нанесена.
